測定成分和測定范圍
|
測定成分 |
測定范圍 |
|
O2 |
0.01-20% |
|
N2 |
0.01-100% |
|
CH4 |
0.01-100% |
|
CO2 |
0.01-100% |
|
C2H4 |
1ppm-100% |
|
C2H6 |
1ppm-100% |
|
C3H6 |
1ppm-100% |
|
C3H8 |
1ppm-100% |
|
i-C4H10 |
1ppm-100% |
|
n-C4H10 |
1ppm-100% |
|
i-C5H12 |
1ppm-100% |
|
n-C5H12 |
1ppm-100% |
|
C6+ |
1ppm-100% |

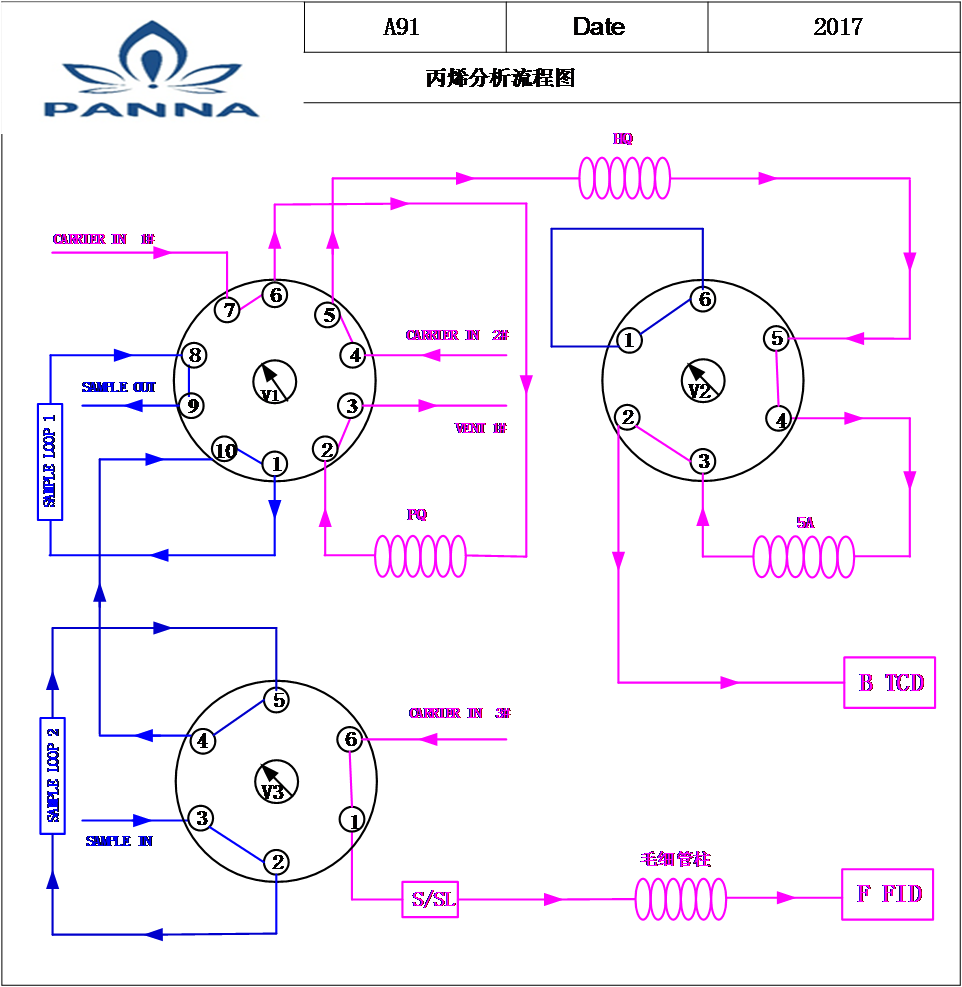

圖5 丙烯分析流程圖
本系統有一個十通閥、二個六通閥，三根填充柱，一根毛細管柱，一個分流不分流進樣口，一個AUX2路流量控制模塊，一個熱導檢測器及一個氫火焰檢測器等組成。
本流程圖處于初始狀態，當樣品經閥V1進入定量管1，吹掃干凈后，閥V1從狀態OFF切換到ON,載氣1將樣品帶入分析柱SE30中，在C2組分流出之后將閥V1從狀態ON切換到OFF，載氣2反吹C2以后的組分經閥V1的VENT1#放空。O2，N2，CH4，CO，CO2和C2組分進入PQ中再次分離，當O2，N2，CH4，CO流出PQ進入5A而CO2及C2沒有流出時，將閥V2從狀態OFF切換到ON，組分CO2和C2依次經過TCD被檢測得到。將閥V3從狀態ON切換到OFF，組分H2、O2，N2，CH4，CO經5A分離進入TCD被檢測得到。
當樣品經閥V3進入定量管2，吹掃干凈后，閥V3從狀態OFF切換到ON,載氣3將樣品帶入分流不分流進樣口中，經過毛細管柱MEGA-1分離，烴類的組分經其分離由 FID檢測得到。
分析過程結束。
1 儀器采用進口的元器件，擴展和兼容性能好，方便實用。。
2 自動電子流量控制系統，自動閥控制進樣方式，方便準確，可以在線分析，網絡化氣相色譜儀，自動無人值守，重復性好。
3 采用自動十通閥，六通閥和雙檢測器配置，十通閥反吹配置可以節省分析時間和延長色譜柱使用壽命，自動閥取樣分析配置保證樣品的重復性，且大大縮短分析時間，提高儀器使用和工作效率。
配置專用于填充柱系統的獨立加熱小柱箱，每根色譜柱都能夠在各自優的溫度流量條件下工作，能夠優化分離條件，獨立活化，延長色譜柱使用壽命。
磐諾儀器擁有專業的國際氣相色譜工作團隊，開發自主專利技術，致力于生產一流品質的氣相色譜儀，并提供相關的技術支持和消耗品備件。2010年，磐諾儀器正式進入中國張江高科技園區，并迅速在北京、中山、福建、成都、西安成立分公司/辦事處。目前公司提供的是集前期咨詢、方案定制開發、上門安裝調試以及培訓為一體的“交鑰匙”工程服務。磐諾儀器在石油化工、煤化工、食品安全等領域累積了豐富的解決方案。根據客戶不同的需求，公司提供從檢測器的配置，色譜柱的選擇到閥系統的一整套的解決方案。
為了保證高水平的產品質量和性能，磐諾儀器采購，嚴選各部件的供應商(Parker、Honeywell、TEXAS INSTRUMENTS、DUPONT、molex等)，從而確保儀器的優良性能。
作為領先的氣相色譜開發商，磐諾儀器秉持專注、高效、創新精神，始終保持氣相色譜行業領導者地位。擁有7項專利，應邀參加“實驗室氣相色譜儀”標準修訂，第一起草人參與“氣相色譜檢測器”國標制訂，成為全國氣體標準委員會成員，入圍質檢局采購名錄。
在中國，磐諾儀器發展非常迅速。為了進一步擴大公司的產能，公司于2013年進駐常州武進開發區，成立的制造發貨中心，以中國輻射亞太區，更好的擴大業務范圍。目前公司主要擁有實驗室氣相色譜事業部，工業在線型色譜事業部以及行業成套方案應用研究部。
磐諾A91氣相色譜儀在進樣口、檢測器、輔助氣模塊都配以全進口的自動化氣體流量控制模塊。氫火焰離子化檢測器可自動點火，氫氣泄漏自動保護，安全可靠，特殊陶瓷化處理的放大板，在潮濕季節始終穩定。配置全進口的氣體、液體閥，可自動控制，序列運行，性能穩定、操作方便。可配置16位液體自動進樣器。方案配置中采用當前主流的意大利進口毛細管色譜柱，性能卓越，使用壽命長，可以達到良好的分離效果及峰形，提高分析的準確性和穩定性。
場地通風良好，沒有腐蝕性物質和無懸垂障礙物。
場地溫度應處于15℃～35 ℃，推薦范圍20℃～27℃之間。
場地濕度應在相對濕度: 5%～95%，推薦范圍50%～60% 之間。
推薦海拔高度，高2000 m
配置電子氣路控制（EPC）的GC 寬為59cm（23in）高度為50cm （21in），厚為50cm(21in)。
儀器后面至少留有20cm(10in)空間以便熱空氣擴散。
輸入電壓范圍220伏±10%，接地電壓小于2.5V大于0V，大功率2250VA
所有氣體都應是色譜純—99.9995 % 或更高純度，空氣為零級或更好。閥驅動氣用空氣要有一個專門的氣源，不與檢測器共享。
全套電子自動化流量控制（EPC）
磐諾儀器氣相色譜儀在進樣口、檢測器、輔助氣都配以全進口的自動化氣體流量控制模塊，從而達到分離效果，提高分析效率，保證良好的精確性和重復性。
磐諾儀器電子流量控制的優點：
無需逐一手動調整、測量各個模塊的流量和壓力，所有的參數全部在操作軟件中按要求直接輸入保存即可，隨時可以調用、優化已保存的方法參數，高效準確，簡單方便、易操作，很大程度減少操作人員的日常工作和難度。
溫度補償確保準確的流量和壓力，無需擔心設定參數是否偏移，無需定期測量氣體流量的準確性，方便操作者對目標物進行準確的定性、定量分析，減少對檢測結果的誤判。
通過色譜柱恒流控制模式降低因程序升溫引起的柱流速降低，極大的提高柱效，改善峰形和分離效果，減小分析時間。
通過自動信息反饋，如果氫氣泄漏或其他氣路欠壓，儀器會自動報警，短時間內如果不能排除故障儀器將自動關閉氣路以及所有的加熱模塊，自動保護，以防空燒損壞檢測器色譜柱等重要組件或者氫氣泄漏引起的意外。
Ø網絡化數據通訊及遠程控制系統
采用了技術先進便捷的100M以太網通信接口，可實現對儀器的運行參數(溫度、流量及各種檢測器操作參數)的遠程測控和故障自診斷。
行業領先的檢測器設計
特殊陶瓷化處理的放大板，在潮濕季節始終穩定
自動點火，氫氣泄露保護功能，安全可靠
全部漢化的鍵盤和軟件操作界面
獨創的電源分配管理分流器
苛刻的環境測試（高溫高濕）
精密的程序升溫爐膛溫度控制
極高的分析結果重復精度
強大的自檢及報錯功能
可實現序列自動運行
各種閥配置滿足氣體分析
微氣路切割技術實現多維色譜及反吹功能
